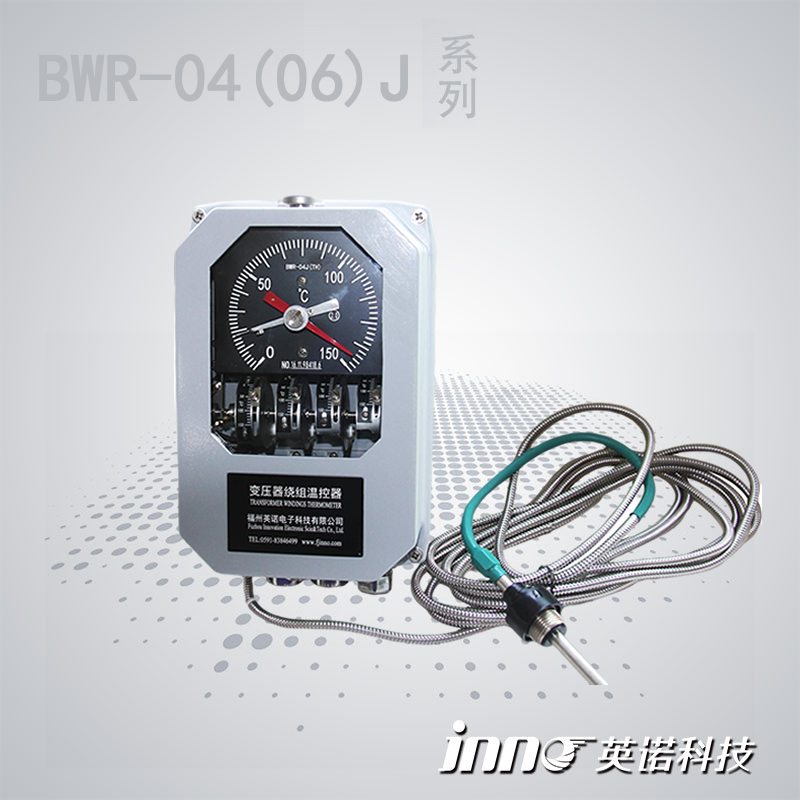

BWR-04J(TH)油變繞組溫控器
BWR-04J(TH)油變繞組溫控器,繞組溫度計,油浸式變壓器繞組溫度控制器,bwr-04,bwr-06,bwr2-04aJ(th)等型號齊全。
英諾科技提供油浸式變壓器測溫裝置,價格合理,歡迎聯系13599070393
- 產品介紹
英諾科技油浸式變壓器繞組溫控器型號齊全，各種規格油浸式變壓器通用
以下為標準參數，具體可根據客戶需求定制化，需要詳細資料和詢價請聯系公司電話：0591-83846499
| 輸出信號 | J-DC（4－20）mA電流信號 |
| 工作電源 | AC220×（1±10%）V、頻率（50～60）Hz |
| 工作條件 | 環境溫度（-40～+55）℃、相對濕度≤100%,海拔高度≤2000m。 |
| 測溫范圍 | 默認（0～150）℃；可選（0～160）℃。 |
| 準確度 | 1.5級(檢測點允許的最大誤差為±2.25℃)。 |
| 開關動作誤差 | ±2℃ |
| 開關額定功率 | AC220V/5A、DC220V/3A。 |
| 防護等級 | IP55 |
| 溫包尺寸 | （Φ14×150）mm |
| 安裝螺紋 | （M27×2）mm |
| 毛細管長度 | 5m |
油浸式變壓器繞組溫控器簡介
變壓器繞組溫控器是采用附加溫升的原理而設計的，采用國際先進技術，將變壓器繞組溫控器、BL型變流器等合為一體，可輸出多種形式的輸出信號供后臺測控系統及二次儀表使用。 該產品具有體積小、功能全、安裝方便、操作簡單等特點。 變壓器繞組溫控器，主要由彈性元件、傳感導管、感溫部件，電熱元件、溫度變送器、變流器和數顯儀組成。
溫控器的工作原理如下
變壓器繞組溫控器的溫包插在變壓器油箱頂層的油孔內，當變壓器負荷為零時，繞組溫控器的讀數為變壓器油的溫度。當變壓器帶上負荷后，通過變壓器電流互感器取出的與負荷成正比的電流。經變流器調整后流經嵌裝在玻紋管內的電熱元件。電熱元件產生的附加溫升的熱量，推動儀表指針繼續轉動。因此在變壓器帶上負荷后，儀表指示溫度是由變壓器頂層油篇和變壓器負荷電流二者所決定，即變壓器頂層油溫與線酬對油的溫升之和，反映了被測變壓器線圈部位的溫度。
