- 產品介紹
傳統以Pt100作為測溫傳感器的《變壓器用電子溫控器》(JB/T7631-2016)規定的測量范圍只能局限在1000V以下，且該傳感器為金屬材質，存在安全隱患。因此測量變壓器繞組溫度的溫度傳感器探頭及引線有更高要求。

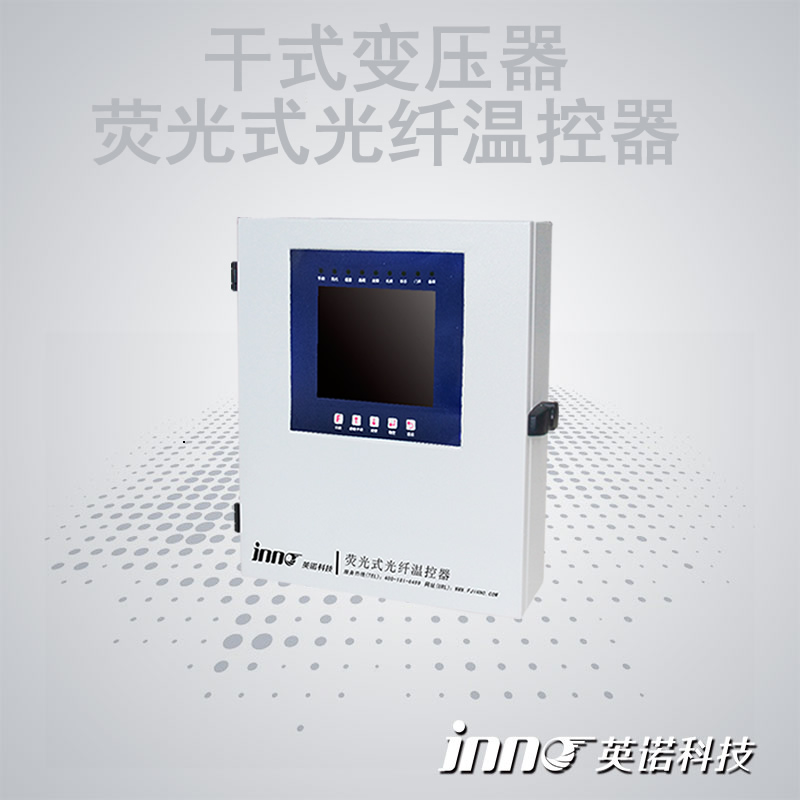

干式變壓器光纖測溫系統使用福州英諾科技自主研發的熒光式光纖溫度傳感器作為測溫傳感元件。此測溫傳感元件對電磁干擾免疫、耐高壓（100KV/光纖對地引出線距離0.4m）。熒光式光纖測溫從測溫源頭上徹底解決了可能存在的安全隱患問題，提升了變壓器的安全等級。干式變壓器熒光式光纖測溫系統目標針對干式變壓器的運行環境，從供電電源、信號輸入端、信號輸出端和溫控箱外殼，實現與外界電氣干擾信號的隔離與屏蔽。無任何金屬物質，本質安全。針對震動、灰塵、潮濕、油污等現場工作環境，采取多層的防護措施使光纖溫控器具有良好的電磁兼容性，保證了溫控器的運行穩定、可靠。
我司已有實際干式變壓器光纖測溫系統應用案例，可直接投入使用。咨詢熱線：0591-83846499
干式變壓器熒光光纖測溫系統技術參數
| 環境溫度 | -20℃~+55℃ |
| 環境濕度 | ≤90% （25℃） |
| 取樣間隔 | 最小值0.4nm |
| 工作電壓 | AC220V（+10%，-15%） |
| 工作頻率 | 50Hz或60Hz（±2Hz）（交流） |
| 測量范圍 | -40℃~200.0℃ (可定制） |
| 測量精度 | ±1℃ (可定制更高精度） |
| 分辨率 | 0.1℃ |
| 控制誤差 | ≤±0.5℃ |
| 控制輸出容量 | 5A/AC250V |
| 測溫路數 | 1-16路（可擴展） |
| 傳感器類型 | 石英光纖，標配5米 |
| 探頭 | 熒光式光纖探頭 |
干式變壓器熒光式光纖測溫系統優勢
針對干式變壓器的運行環境，從供電電源、信號輸入端、信號輸出端和溫控箱外殼，實現與外界電氣干擾信號的隔離與屏蔽。無任何金屬物質，本質安全。針對震動、灰塵、潮濕、油污等現場工作環境，采取多層的防護措施使光纖溫控器具有良好的電磁兼容性，保證了溫控器的運行穩定、可靠。
產品型號選型
| 基本功能 （常規D型） |
1、三路繞組測溫;自動/手動啟停冷卻風機;各通道溫度顯示數值補償功能
2、提供黑匣子功能,能記錄上一次掉電的溫度數據和歷史最高溫度； 3、數碼管顯示； 4、提供變壓器門柜點開啟報警功能； 5、提供1組超溫報警觸點（1常開、1常閉）； 6、提供1組超溫跳閘觸點（1常開、1常閉）； 7、提供1組風機遠傳觸點（1常開、1常閉）； 8、提供1組溫控器故障報警觸點（1常開、1常閉）； |
| 定制功能 （特殊需求可定制） | 1、提供1路鐵芯測溫,提供2路鐵芯超溫報警觸點（1常開、1常閉）（I功能）；
2、提供RS485通訊功能,通訊帶時標,可接收對時,MODBUS-RTU協議(F功能）； 3、風機故障判斷功能，并提供風機故障報警觸點（L功能）； 4、提供4路獨立的4-20mA模擬電流輸出功能（E功能）； 5、提供一路機房環境溫度測量與控制；（G功能） 6、繞組溫度上升率和鐵芯溫度上升率報警功能； 7、通訊協議可采用Profibus、IEC60870-5-103、以太網通訊等方式； |
